راهنمای جامع انتخاب و نصب تابلو فرمان آسانسور: تحلیل فنی، مزایا و اشتباهات نصابان

راهنمای جامع انتخاب و نصب تابلو فرمان آسانسور: تحلیل فنی، مزایا و اشتباهات نصابان

تابلو فرمان آسانسور، مرکز کنترل حرکت و ایمنی سیستم است. به عبارتی، تابلو فرمان مغز سیستم آسانسور محسوب می‌شود و تمام عملکردها از جمله حرکت کابین، کنترل درب‌ها، ایمنی کاربران، هماهنگی موتور و وزنه تعادل را مدیریت می‌کند.

انتخاب تابلو مناسب و نصب اصولی آن تاثیر مستقیم بر روی موارد زیر دارد:

• ایمنی کاربران: کاهش خطرات ناشی از باز شدن درب در حرکت یا نقص سیستم.

• دوام آسانسور: افزایش عمر موتور، کابین و قطعات مکانیکی.

• کاهش هزینه‌های نگهداری: کاهش نیاز به تعمیرات مکرر و جلوگیری از خرابی‌های غیرمنتظره.

• بهینه‌سازی مصرف انرژی: تابلوهای مدرن مصرف برق را کاهش می‌دهند.

این مقاله با تحلیل دقیق فنی، انواع تابلو، معیارهای انتخاب، مزایا، اشتباهات نصابان و نکات نصب و نگهداری را پوشش می‌دهد و همچنین موضوعات جذاب و کاربردی برای مخاطب ارائه می‌کند.

تابلو فرمان آسانسور چیست و چه کاربردی دارد؟

تابلو فرمان یک سیستم کنترل الکترونیکی و مکانیکی است که فعالیت‌های زیر را مدیریت می‌کند:

1. دریافت سیگنال‌ها:
   تابلو فرمان داده‌ها را از کلیدهای کابین، کلیدهای طبقات، سنسور وزن، محدودکننده‌ها و سیستم‌های حفاظتی دریافت می‌کند. این سیگنال‌ها شامل درخواست حرکت، توقف اضطراری و وضعیت درب‌ها هستند.

2. کنترل حرکت کابین و وزنه تعادل:
   تابلو فرمان حرکت کابین را با توجه به وزن کابین و تعداد نفرات تنظیم می‌کند. در تابلوهای پیشرفته، الگوریتم‌های کنترل حرکت، شتاب و ترمز نرم را محاسبه کرده و حرکت روان کابین را تضمین می‌کنند.

3. مدیریت موتور و سرعت کابین:
   موتور آسانسور باید با سرعت مناسب و مطابق استانداردها عمل کند. تابلو فرمان این سرعت را با کنترل دقیق ولتاژ و جریان موتور تنظیم می‌کند تا حرکت صاف و ایمن باشد.

4. کنترل درب‌ها و ایمنی کاربران:
   تابلو فرمان مانع باز شدن درب در هنگام حرکت کابین می‌شود و در صورت تشخیص نقص یا خطا، حرکت آسانسور را متوقف می‌کند.

5. تشخیص خطا و هشدار:
   تابلوهای دیجیتال و میکروپروسسوری می‌توانند خطاها را شناسایی کنند و هشدارهای فوری به مدیر ساختمان یا اپراتور ارسال کنند.

توضیح فنی: تابلوهای مدرن معمولاً شامل کنترلر میکروپروسسوری، رله‌ها، سنسورها و ماژول‌های ارتباطی هستند. کنترل دقیق موتورها با الگوریتم‌های PID یا VVVF باعث حرکت نرم و کاهش فشار روی قطعات مکانیکی می‌شود.

انواع تابلو فرمان آسانسور

تابلو فرمان آسانسور گیربکسی (Geared Drive Controller)

مزایا

1. هزینه نصب اولیه پایین‌تر:
   نسبت به تابلوهای گیرلس و دیجیتال، هزینه خرید و نصب تابلو گیربکسی کمتر است و برای ساختمان‌های کوتاه مقرون به صرفه است.

2. تعمیر و نگهداری ساده‌تر:
   با توجه به ساختار ساده موتور و گیربکس، تعویض قطعات و تعمیرات نسبتاً راحت انجام می‌شود.

3. عملکرد قابل قبول برای ساختمان‌های کوتاه:
   برای آسانسورهای تا ۵–۶ طبقه، تابلو گیربکسی با کنترل مناسب موتور و گیربکس عملکرد مناسبی ارائه می‌دهد.

معایب

1. مصرف انرژی بالاتر:
   به دلیل استفاده از گیربکس و اصطکاک بیشتر، مصرف برق نسبت به سیستم گیرلس بیشتر است.

2. نویز و ارتعاش بیشتر:
   حرکت کابین با گیربکس همراه با لرزش و صدای بیشتری است که ممکن است برای ساختمان‌های لوکس یا بلند مناسب نباشد.

3. نیاز به سرویس دوره‌ای بیشتر:
   قطعات مکانیکی گیربکس مستعد فرسایش هستند و نیاز به روغن‌کاری و سرویس منظم دارند.

4. محدودیت در سرعت و ارتفاع:
   تابلو گیربکسی برای آسانسورهای کوتاه و سرعت پایین طراحی شده و برای ساختمان‌های بلند مناسب نیست.

تابلو فرمان آسانسور گیرلس (Gearless Drive Controller)

مزایا

1. حرکت روان و کم صدا:
   به دلیل حذف گیربکس، حرکت کابین بسیار نرم و بدون ضربه است و ارتعاش و نویز بسیار کم می‌شود.

2. مصرف انرژی کمتر:
   موتور مستقیم و بدون اصطکاک گیربکس، مصرف انرژی را کاهش می‌دهد.

3. طول عمر بیشتر قطعات مکانیکی:
   کاهش فشار مکانیکی و حرکت نرم باعث افزایش عمر موتور و دیگر قطعات می‌شود.

4. مناسب برای ساختمان‌های بلند و تجاری:
   سیستم گیرلس امکان عملکرد با سرعت بالا و کنترل دقیق را فراهم می‌کند.

5. قابلیت اتصال به سیستم‌های هوشمند (BMS):
   تابلوهای گیرلس و دیجیتال معمولاً امکان اتصال به سیستم مدیریت ساختمان و پایش از راه دور را دارند.

معایب

1. هزینه نصب اولیه بالاتر:
   تابلو گیرلس پیچیده‌تر و پیشرفته‌تر است و هزینه خرید و نصب آن بیشتر از تابلو گیربکسی است.

2. نیاز به نصاب حرفه‌ای و تخصصی:
   تنظیمات موتور، برنامه‌ریزی نرم‌افزار و سیم‌کشی نیازمند مهارت بالاست.

3. هزینه تعمیرات اولیه بالاتر در صورت آسیب:
   اگر قطعه‌ای در تابلو گیرلس خراب شود، تعویض یا تعمیر آن پیچیده‌تر و گران‌تر است.

جمع‌بندی مقایسه

نکته تخصصی: انتخاب بین گیربکسی و گیرلس باید بر اساس ارتفاع ساختمان، تعداد طبقات، نوع پروژه، بودجه و نیاز به عملکرد آرام و کم‌صدا انجام شود.

مزایای تابلو فرمان استاندارد

1. ایمنی بالا: هماهنگی دقیق سنسورها، موتور و درب‌ها از بروز خطرات جلوگیری می‌کند.

2. کاهش مصرف انرژی: الگوریتم‌های مدرن باعث صرفه‌جویی در برق می‌شوند.

3. دوام و پایداری: کاهش خرابی‌های مکرر و افزایش طول عمر قطعات.

4. عملکرد روان کابین: حرکت نرم و کاهش ضربه و ارتعاش.

5. امکانات هوشمند: اتصال به BMS، گزارش‌گیری از راه دور، تشخیص خطای پیشرفته.

نکته عملی: تابلوهای دیجیتال امکان مدیریت مصرف برق و تنظیم حرکت بر اساس وزن کابین را دارند که باعث کاهش استهلاک موتور می‌شود.

فناوری‌های نوین در تابلو فرمان

• IoT و کنترل از راه دور: نظارت آنلاین بر عملکرد تابلو و کابین

• سیستم مدیریت انرژی: کاهش مصرف برق در زمان‌های کم تردد

• سیستم ضد سرقت و ایمنی پیشرفته: شناسایی باز شدن غیرمجاز درب و توقف فوری

• ارتباط با BMS: کنترل یکپارچه آسانسور در ساختمان هوشمند

• تشخیص خطای پیشرفته: الگوریتم‌های هوشمند قبل از وقوع خرابی بزرگ هشدار می‌دهند

توضیح فنی: استفاده از کنترلرهای دیجیتال و الگوریتم‌های VVVF باعث کنترل دقیق سرعت، کاهش ضربه و افزایش عمر آسانسور می‌شود.

اشتباهات رایج نصابان تابلو فرمان و تحلیل فنی

1. انتخاب تابلو نامتناسب با ظرفیت آسانسور

تحلیل فنی تخصصی:
انتخاب تابلو فرمان با ظرفیت کمتر یا بیشتر از نیاز واقعی آسانسور می‌تواند اثرات جدی داشته باشد:

• اضافه بار روی موتور: اگر تابلو فرمان توان کافی برای کنترل موتور با بار کامل کابین نداشته باشد، جریان اضافی باعث افزایش حرارت سیم‌پیچ‌ها و کاهش عمر موتور می‌شود.

• عملکرد ناقص سیستم ایمنی: تابلو توان پایین ممکن است نتواند سنسورها و رله‌های حفاظتی را به درستی مدیریت کند، در نتیجه در شرایط اضطراری کابین متوقف نمی‌شود.

• خرابی قطعات مکانیکی: شتاب و ترمز نادرست باعث افزایش فشار روی کابین، وزنه تعادل و ریل‌ها می‌شود.

• پیشنهاد: ظرفیت تابلو بر اساس وزن کابین، تعداد نفرات و تعداد طبقات با محاسبات دقیق استانداردهای IEC 81 و EN 81 تعیین شود.

۲. نصب تابلو در محیط مرطوب یا فاقد تهویه مناسب

تحلیل فنی تخصصی:
محل نصب تابلو فرمان نقش مستقیم در طول عمر قطعات الکترونیکی و مکانیکی دارد:

• رطوبت: باعث خوردگی بردهای الکترونیکی، اتصالات، رله‌ها و فیوزها می‌شود و احتمال اتصال کوتاه را افزایش می‌دهد.

• گرما: تابلوهای دیجیتال و میکروپروسسوری در دمای بالا بیش از حد داغ می‌شوند که عملکرد کنترل‌کننده‌ها را مختل می‌کند.

• اثر طولانی مدت: خرابی‌های مکرر برد، اختلال در عملکرد درب‌ها و افزایش احتمال توقف اضطراری ناگهانی.

• راهکار: نصب در محیط خشک با تهویه مناسب، استفاده از جعبه‌های ضد رطوبت و نصب فن تهویه در تابلوهای بزرگ.

۳. اتصالات ناقص یا سیم‌کشی غیر استاندارد

تحلیل فنی تخصصی:

• اتصالات ضعیف یا شل: باعث جرقه، ایجاد حرارت موضعی و سوختن فیوزها و رله‌ها می‌شود.

• سیم‌کشی غیر استاندارد: اگر رنگ‌بندی و شماره‌گذاری سیم‌ها رعایت نشود، اختلال در ارسال سیگنال‌ها به موتور، سنسورها و درب‌ها رخ می‌دهد.

• اختلال در سنسورها: اتصالات ضعیف باعث دریافت اشتباه اطلاعات از سنسورهای درب، وزن کابین و محدودکننده‌ها می‌شود.

• راهکار: استفاده از کابل‌های استاندارد، رعایت رنگ‌بندی و شماره‌گذاری، محکم کردن اتصالات و تست ولتاژ و جریان قبل از راه‌اندازی.

۴. برنامه‌ریزی نادرست نرم‌افزار تابلو

تحلیل فنی تخصصی:

• تنظیمات شتاب و ترمز نادرست: باعث حرکت ضربه‌ای کابین و فشار غیرضروری روی موتور و ریل‌ها می‌شود.

• تنظیمات سرعت نامناسب: سرعت بالا یا پایین‌تر از استاندارد باعث اختلال در عملکرد سیستم ایمنی، حسگرهای درب و محدودکننده‌ها می‌شود.

• پیکربندی نادرست سنسورها: اگر سیگنال‌های سنسور وزن یا موقعیت کابین به درستی برنامه‌ریزی نشود، سیستم ممکن است کابین را متوقف نکند یا هشدار اشتباه بدهد.

• راهکار: برنامه‌ریزی دقیق نرم‌افزار تابلو با توجه به ظرفیت کابین، تعداد طبقات، نوع موتور و الگوریتم‌های کنترل (VVVF یا PID) و تست چند مرحله‌ای قبل از بهره‌برداری.

۵. عدم تست کامل قبل از بهره‌برداری

تحلیل فنی تخصصی:

• عدم تشخیص خطاهای پنهان: اگر فقط روشن شدن تابلو و حرکت ساده کابین تست شود، خطاهایی مانند اختلال در سنسورهای ایمنی، اتصالات ضعیف، یا ایراد نرم‌افزاری کشف نمی‌شوند.

• ریسک برای کاربران: بدون تست کامل، باز و بسته شدن درب‌ها، شتاب و ترمز، توقف اضطراری و عملکرد سیستم‌های حفاظتی به‌درستی بررسی نمی‌شوند و ممکن است باعث حادثه شود.

• کاهش طول عمر آسانسور: تست ناقص باعث افزایش فشار روی موتور، کابین و ریل‌ها و فرسایش سریع‌تر قطعات مکانیکی می‌شود.

• راهکار: تست کامل حرکت کابین با بار کامل و بدون بار، بررسی عملکرد سنسورها و سیستم ایمنی، ثبت گزارش عملکرد قبل از تحویل.

سئوالات متداول

سوال ۱: تابلو فرمان گیربکسی بهتر است یا گیرلس؟
پاسخ: برای ساختمان‌های کوتاه و مسکونی تابلو گیربکسی کفایت می‌کند، اما در ساختمان‌های بلند، هتل‌ها و پروژه‌های تجاری تابلو گیرلس با حرکت روان، مصرف انرژی کمتر و طول عمر بیشتر مناسب است.
تحلیل فنی: گیرلس با کنترل مستقیم موتور، فشار مکانیکی روی گیربکس را حذف می‌کند و باعث کاهش نویز و ارتعاش می‌شود.

سوال ۲: آیا نصب تابلو فرمان آسانسور به تنهایی امکان‌پذیر است؟
پاسخ: خیر، نصب باید توسط نصاب حرفه‌ای انجام شود. اشتباه در نصب ممکن است باعث خرابی موتور، نقص عملکرد درب‌ها و خطر برای کاربران شود.
تحلیل فنی: سیم‌کشی، برنامه‌ریزی نرم‌افزار و تنظیمات سرعت و شتاب نیازمند دانش دقیق فنی است.

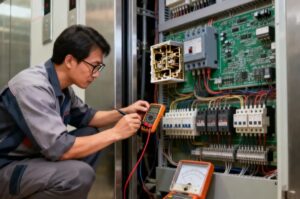

سوال ۳: هر چند وقت یکبار تابلو فرمان نیاز به سرویس دارد؟
پاسخ: حداقل سالی یکبار، یا طبق توصیه تولیدکننده. سرویس منظم شامل بررسی اتصالات، تمیز کردن قطعات و تست عملکرد موتور است.
تحلیل فنی: سرویس به موقع باعث کاهش فشار روی موتور، افزایش عمر قطعات مکانیکی و جلوگیری از خرابی‌های غیرمنتظره می‌شود.

سوال ۴: مزایای تابلو فرمان دیجیتال چیست؟
پاسخ: امکان اتصال به BMS، کنترل از راه دور، تشخیص خطای پیشرفته، مدیریت مصرف انرژی و عملکرد روان کابین.
تحلیل فنی: الگوریتم‌های دیجیتال امکان برنامه‌ریزی دقیق حرکت، شتاب و ترمز نرم را فراهم می‌کنند و استهلاک قطعات مکانیکی کاهش می‌یابد.

جمع‌بندی نهایی

تابلو فرمان آسانسور، قلب سیستم است و نقش حیاتی در ایمنی، عملکرد و دوام آسانسور دارد. انتخاب تابلو مناسب، نصب اصولی و نگهداری منظم باعث کاهش هزینه‌ها، افزایش طول عمر آسانسور و ارتقای تجربه کاربری می‌شود.
